Диапазон охлаждающей воды для одной градирни: 500 м³/ч – 6000 м³/ч
Среднегодовая экономия воды: 15% – 20%
Насыщенный влажный воздух из зоны оросительного устройства и подогретый наружный воздух, поступивший через верхние жалюзийные решётки, встречаются в конденсационном модуле, где между ними происходит косвенный теплообмен. Влажный воздух охлаждается, достигая состояния пересыщения, что приводит к выпадению конденсата. Конденсат отводится через сборный лоток в нижнюю часть градирни, обеспечивая экономию воды.Одновременно, осушенный и охлаждённый воздух на выходе из модуля смешивается с подогретым сухим воздухом. Образовавшаяся воздушная смесь характеризуется значительно более низкой температурой и относительной влажностью, что исключает возможность формирования видимого туманового шлейфа.
● Значительное устранение тумана;
● Высокий уровень экономии воды;
● Чистота и высокая эффективность;
● Равномерное распределение;
● Рекуперация конденсата;
● Самоочищение модуля, без необходимости в обслуживании
Образование белого тумана в период с 1 до 4 точек:
В процессе смешивания насыщенного влажного теплового воздуха на выходе из вентилятора обычной градирни (состояние воздуха в точке 1) с атмосферным воздухом (состояние воздуха в точке 4), состояние смешанного воздуха оказывается выше насыщенной кривой. Влажный теплый воздух конденсирует водяной туман, образуя мелкие капли жидкости, что приводит к появлению видимого белого тумана.
Снижение влажности влажного теплого воздуха с 1-й точки до 2-й точки:
Насыщенный влажный теплый воздух на выходе из оросителя (состояние воздуха в точке 1) поступает в теплообменный канал модуля, где происходит теплообмен с холодным воздухом, поступающим в холодный канал. В процессе теплообмена температура влажного воздуха снижается, а также снижается его влажность. Когда воздух выходит из модуля,его состояние изменяется,и точка состояния воздуха переходит в 2-ю точку.
4 точка - 3 точка:температура холодного наружного воздуха повышается
Холодный наружный воздух (состояние воздуха в точке 4) проходит через теплообменник модуля устранения тумана, температура повышается, авлажность остается неизменной。 При выходе из модуля устранения тумана состояние воздуха изменяется на точку 3.
2 точка и 3 точка смешиваются в 5 точку
Влажный теплый воздух на выходе из горячего канала модуля устранения тумана (состояние воздуха 2 точка) смешивается с сухим теплым воздухом на выходе из холодного канала (состояние воздуха 3 точка). После смешивания состояние воздуха изменяется на 5 точку. Температура влажного теплого воздуха понижается, а его влажность уменьшается.
5 точка - 4 точка: белый туман исчезает.
Воздух на выходе из воздуховода модуля устранения тумана (состояние воздуха 5 точка) смешивается с атмосферным воздухом (состояние воздуха 4 точка). В процессе смешивания состояние воздуха в точке смешивания находится ниже насыщенной кривой, что устраняет условия для образования видимого белого тумана и достигается цель устранения тумана.

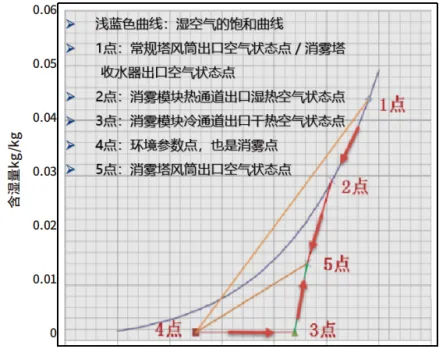

Влажность кг/кг
Голубая линия: Кривая насыщения влажного воздуха
Точка 1: Состояние воздуха на выходе из воздуховода обычной башни / Состояние воздуха на выходе из водосборника модуля устранения тумана.
Точка 2: Состояние влажного теплого воздуха на выходе из горячего канала модуля устранения тумана.
Точка 3: Состояние сухого теплого воздуха на выходе из холодного канала модуля устранения тумана.
Точка 4: Точка окружающих туманаметров, также точка устранения тумана.
Точка 5: Состояние воздуха на выходе из воздуховода модуля устранения тумана
